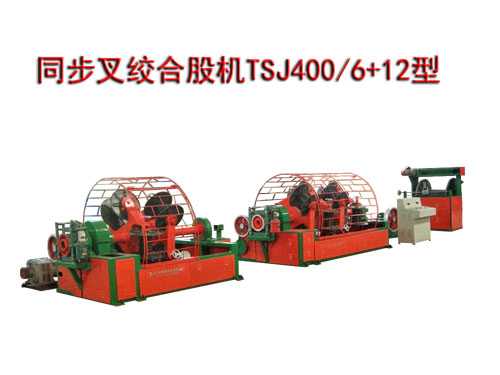

同步叉絞合股機TSJ400/6+12型




一、同步叉絞合股機用途：

同步叉絞合股機適用于生產鋼芯鋁絞線、全鋁線、裸銅線19股線以內的合股線之設備。本機采用調速同步控制柜，使一、二段絞線節距按照一定比例絞合，也可使二段設備單獨使用。

二、同步叉絞合股機技術參數：

1、單線直徑：1.5-3.6mm
2、絞線直徑：5.4-18mm
3、絞線截面：10-120mm²　
4、絞線節距：75-230mm
5、主機轉速：一段無級可調160、二段無級可調160
6、牽引輪直徑：800mm
7、主電機功率：13 kw
8、主電機轉速：132-1320
9、升降電機：1.1 kw（Y90S-4型）
10、排線器：GP30型
11、收線盤：1250mm
12、盤具：PN400mm　　
13、安裝只數：18只

三、同步叉絞合股機設備配置：

1、放線塔一幅
2、叉絞機一段6盤（調速電機7.5kw）
3、叉絞機二段12盤（調速電機11kw）
4、一段、二段防護網
5、雙輪牽引機 SQY800型一臺
6、節距輪：10-120mm2（LJ型鋁絞線）
7、力矩轉動機：（力矩電機YLJT132－25/4型）
8、收排線機SP1250型（升降電機Y802－4級即1.1KW，光杠排線器GP30型）
9、變頻調速同步控制柜。
